| 一、概述 |
適用于以油、氣為介質的管路系統用錐密封焊接式管接頭，工作溫度為-25～+80℃。

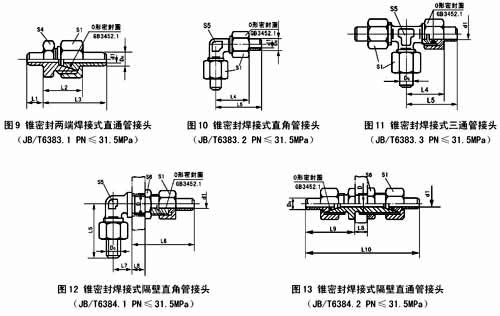

錐密封焊接式直通管接頭、錐密封焊接式直通圓柱管螺紋管接頭、錐密封焊接式直通圓錐管螺紋管接頭、錐密封焊接式錐螺紋管接頭、錐密封焊接式90°彎管接頭、錐密封焊接式圓柱管螺紋90°彎管接頭、錐密封焊接式圓錐管紋90°彎管接頭、錐密封焊接式錐螺紋90°彎管接頭、錐密封兩端焊接式直通管接頭、錐密封焊接式直角管接頭、錐密封焊接式三通管接頭、錐密封焊接式隔壁直角管接頭、錐密封焊接式隔壁直通管接頭的形式和尺寸按圖1～圖13和表中的規定。 |
| |
| 二、結構形式 |
|
|
|
|
| |
| 三、外形尺寸 |
|
Do |
d |
d1 |
d2 |
lo |
l |
|
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅰ Ⅱ |
Ⅲ |
Ⅳ |
|
8 |
M12X1.5 |
|
R1/8 |
NPT1/8 |
4 |
18 |
|
4.0 |
4.102 |
12 |
14 |
9 |
|
10 |
M14X1.5 |
G1/4A |
R1/4 |
NPT1/4 |
6 |
21 |
24 |
6.0 |
5.786 |
18 |
14 |
|
12 |
M16X1.5 |
G3/8A |
R3/8 |
NPT3/8 |
7 |
24 |
27 |
6.4 |
6.09 |
22 |
|
14 |
M18X1.5 |
G3/8A |
8 |
27 |
14 |
|
16 |
M22X1.5 |
G1/2A |
R1/2 |
NPT1/2 |
10 |
30 |
34 |
8.2 |
8.12 |
25 |
19 |
|
20 |
M27X2 |
G3/4A |
R3/4 |
NPT3/4 |
13 |
36 |
41 |
9.5 |
8.61 |
16 |
28 |
|
25 |
M33X2 |
G1A |
R1 |
NPT1 |
17 |
41 |
46 |
10.4 |
10.16 |
18 |
32 |
24 |
|
30 |
M42X2 |
G11/4A |
R11/4 |
NPT11/4 |
20 |
55 |
55 |
12.7 |
10.66 |
20 |
35 |
|
38 |
M48X2 |
G11/2A |
R11/2 |
NPT11/2 |
26 |
60 |
60 |
22 |
38 |
36 | |
| |
|
管子外徑DO |
l1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
|
直通接頭 |
90°彎接頭 |
|
Ⅰ Ⅱ |
Ⅲ Ⅳ |
Ⅰ Ⅱ |
Ⅲ Ⅳ |
Ⅰ Ⅱ |
Ⅲ Ⅳ |
|
8 |
12 |
48 |
47 |
68 |
67 |
28 |
27 |
27 |
47 |
34 |
54 |
70 |
17 |
≈20 |
|
10 |
14 |
49 |
48 |
72 |
71 |
29 |
28 |
28 |
48 |
40 |
60 |
72 |
19 |
|
12 |
51 |
50 |
81 |
80 |
30 |
29 |
29 |
50 |
41 |
62 |
75 |
19 |
|
14 |
59 |
58 |
83 |
82 |
36 |
35 |
35 |
58 |
45 |
65 |
84 |
22 |
≈22 |
|
16 |
19 |
62 |
60 |
90 |
89 |
39 |
37 |
37 |
60 |
47 |
70 |
85 |
23 |
|
20 |
68 |
66 |
112 |
110 |
43 |
41 |
41 |
66 |
55 |
80 |
91 |
27 |
|
25 |
24 |
78 |
76 |
118 |
116 |
48 |
46 |
46 |
76 |
62 |
92 |
100 |
31 |
|
30 |
83 |
81 |
152 |
150 |
52 |
50 |
50 |
81 |
68 |
99 |
107 |
39 |
|
38 |
26 |
92 |
90 |
182 |
180 |
56 |
54 |
54 |
90 |
74 |
110 |
116 |
43 |
| |
| |
|
管子外徑DO |
L9 |
L10 |
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
H |
R |
D |
密封圈 |
|
墊圈 |
O型密封圈 |
|
端面 |
錐面 |
|
8 |
47 |
117 |
21 |
18 |
|
18 |
16 |
24 |
56 |
20 |
17 |
12 |
|
7.5X1.8 |
|
10 |
48 |
120 |
24 |
21 |
24 |
21 |
16 |
27 |
56 |
20 |
19 |
14 |
16X2.65 |
9X1.8 |
|
12 |
50 |
125 |
24 |
24 |
27 |
24 |
18 |
30 |
58 |
24 |
21 |
15 |
8X2.65 |
11.2X1.8 |
|
14 |
58 |
142 |
27 |
27 |
24 |
21 |
30 |
58 |
28 |
23 |
118 |
11.8X2.65 |
|
16 |
60 |
145 |
30 |
30 |
34 |
27 |
24 |
36 |
60 |
32 |
25 |
22 |
23.6X2.65 |
14X2.65 |
|
20 |
66 |
157 |
36 |
36 |
41 |
34 |
27 |
41 |
70 |
45 |
31 |
27 |
30X2.65 |
18X2.65 |
|
25 |
76 |
176 |
46 |
46 |
46 |
41 |
34 |
50 |
110 |
58 |
37 |
33 |
34.5X2.65 |
23.6X2.65 |
|
30 |
81 |
188 |
50 |
55 |
55 |
46 |
36 |
55 |
130 |
72 |
43 |
42 |
43.7X2.65 |
28X2.65 |
|
38 |
90 |
206 |
60 |
60 |
60 |
55 |
46 |
65 |
140 |
90 |
53 |
48 |
50X2.65 |
36.5X2.65 | |
| |
|
管子外徑DO |
JB/T
6381.1 |
JB/T
6381.2 |
JB/T
6381.3 |
JB/T
6381.4 |
JB/T
6382.1 |
JB/T
6382.2 |
JB/T
6382.3 |
JB/T
6382.4 |
JB/T
6383.1 |
JB/T
6383.2 |
JB/T
6383.3 |
JB/T
6384.1 |
JB/T
6384.2 |
|
8 |
0.11 |
|
0.10 |
0.1 |
0.12 |
|
0.12 |
0.12 |
0.09 |
0.16 |
0.23 |
0.28 |
0.27 |
|
10 |
0.13 |
0.13 |
0.11 |
0.11 |
0.13 |
0.13 |
0.13 |
0.13 |
0.11 |
0.19 |
0.29 |
0.32 |
0.31 |
|
12 |
0.15 |
0.16 |
0.15 |
0.15 |
0.16 |
0.16 |
0.16 |
0.16 |
0.15 |
0.22 |
0.32 |
0.37 |
0.36 |
|
14 |
0.18 |
0.18 |
0.18 |
0.18 |
0.20 |
0.20 |
0.19 |
0.19 |
0.18 |
0.24 |
0.36 |
0.54 |
0.44 |
|
16 |
0.24 |
0.24 |
0.22 |
0.22 |
0.26 |
0.26 |
0.24 |
0.25 |
0.23 |
0.32 |
0.48 |
0.63 |
0.62 |
|
20 |
0.47 |
0.47 |
0.45 |
0.45 |
0.6 |
0.6 |
0.58 |
0.58 |
0.42 |
0.59 |
0.82 |
0.9 |
0.85 |
|
25 |
0.95 |
0.95 |
0.91 |
0.91 |
0.84 |
0.84 |
1.09 |
1.09 |
0.89 |
1.05 |
1.51 |
1.38 |
1.33 |
|
30 |
1.18 |
1.18 |
1.15 |
1.15 |
1.32 |
1.31 |
1.32 |
1.32 |
1.09 |
1.3 |
1.82 |
1.86 |
1.75 |
|
38 |
1.26 |
1.26 |
1.51 |
1.51 |
1.85 |
1.85 |
1.78 |
1.78 |
1.42 |
1.82 |
2.66 |
2.67 |
2.35 | |
錐密封焊接式管接頭端接螺紋（公制細牙和圓柱管螺紋）連接尺寸
錐密封焊接式管接頭端接螺紋的連接尺寸見圖A1、A2 及表A1。 |
| |
|
|
| |
|
管子外徑DO |
D |
d2 |
D1 |
b |
|
公制細牙螺紋 |
圓柱管螺紋 |
公制細牙螺紋 |
圓柱管螺紋 |
公制細牙螺紋 |
圓柱管螺紋 |
|
8 |
M12X1.5 |
|
18 |
|
19 |
|
15
17 |
|
10 |
M14X1.5 |
G1/4A |
21 |
24 |
22 |
25 |
|
12 |
M16X1.5 |
G3/8A |
24 |
27 |
25 |
28 |
|
14 |
M18X1.5 |
G3/8A |
27 |
29 |
|
16 |
M22X1.5 |
G1/2A |
30 |
34 |
31 |
35 |
|
20 |
M27X2 |
G3/4A |
36 |
41 |
37 |
42 |
19 |
|
25 |
M33X2 |
G1A |
46 |
46 |
47 |
47 |
21 |
|
30 |
M42X2 |
G11/4A |
55 |
55 |
56 |
56 |
23 |
|
38 |
M48X2 |
G11/2A |
60 |
60 |
61 |
61 |
25 | |
| |
| 三、標記說明 |
a、管子外徑D0為20mm的錐密封焊接式直通管接頭：
管接頭20 JB/T6381.1-92
b、管子外徑D0為20mm的錐密封焊接式直通圓柱管螺紋管接頭：
管接頭20 JB/T6381.2-92
c、管子外徑D0為20mm的錐密封焊接式直通圓錐管螺紋管接頭；
管接頭20 JB/T6381.3-92
d、管子外徑D0為20mm的錐密封焊接式直通錐螺紋管接頭：
管接頭20 JB/T6381.4-92
e、管子外徑D0為20mm的錐密封焊接式90°彎管接頭：
管接頭20 JB/T6382.1-92
f、管子外徑D0為20mm的錐密封焊接式圓柱管螺紋90°彎管接頭：
管接頭20 JB/T6382.2-92
g、管子外徑D0為20mm的錐密封焊接式圓錐管螺紋90°彎管接頭：
管接頭20 JB/T6382.3-92
h、管子外徑D0為20mm的錐密封焊接式錐螺紋90°彎管接頭：
管接頭20 JB/T6382.4-92
i、管子外徑D0為20mm的錐密封兩端焊接式直通管接頭：
管接頭20 JB/T6383.1-92
j、管子外徑D0為20mm的錐密封焊接式直角管接頭：
管接頭20 JB/T6383.2-92
k、管子外徑D0為20mm的錐密封焊接式三通管接頭：
管接頭20 JB/T6383.3-92
l、管子外徑D0為20mm的錐密封焊接式隔壁直角管接頭：
管接頭20 JB/T6384.1-92
m、管子外徑D0為20mm的錐密封焊接式隔壁直通管接頭：
管接頭20 JB/T6384.2-92 |
| |
| |
| |
